　　產品概述

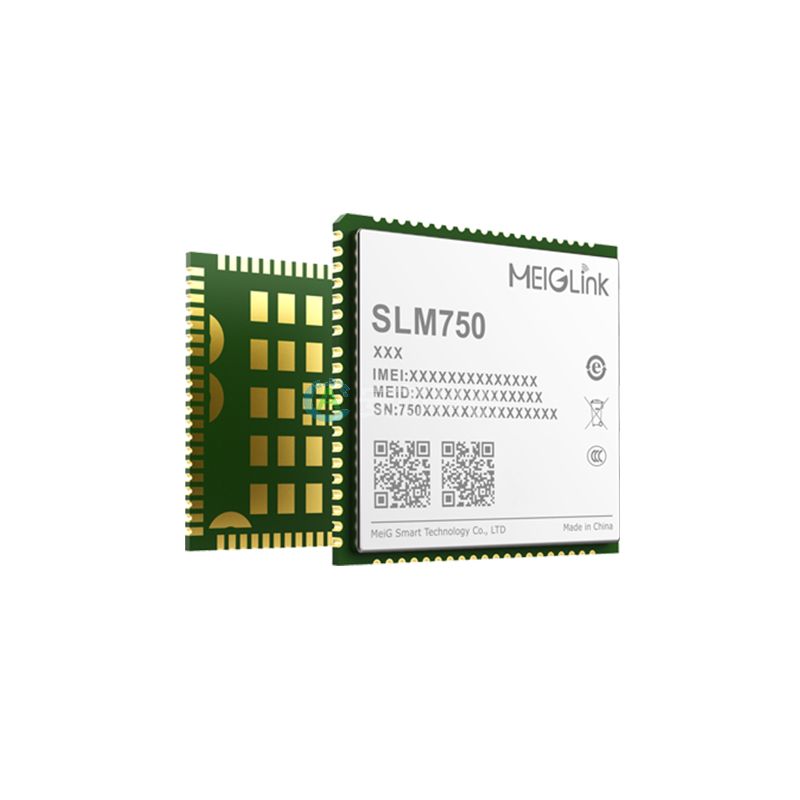

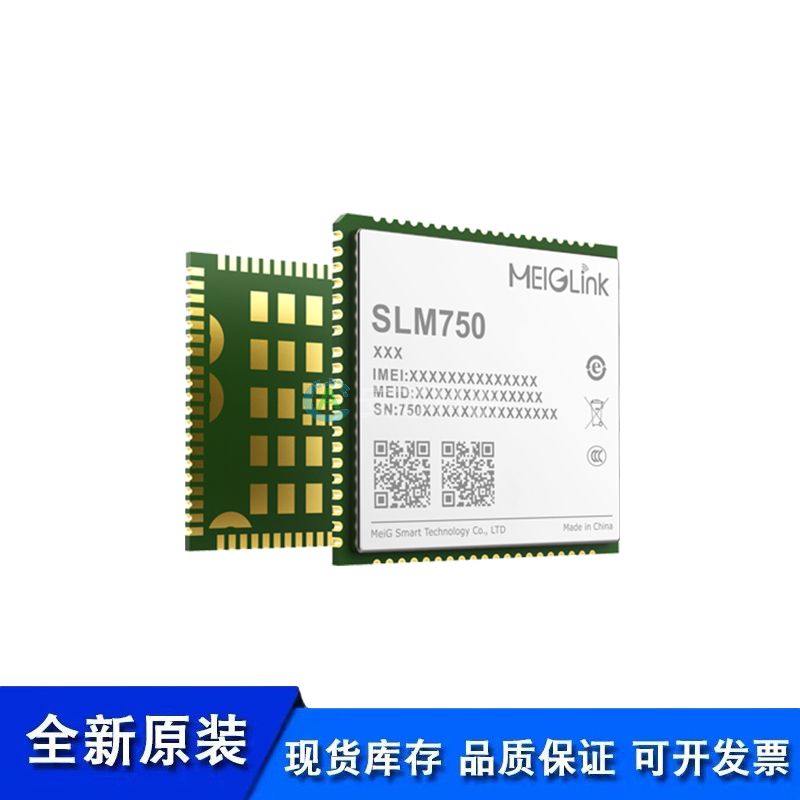

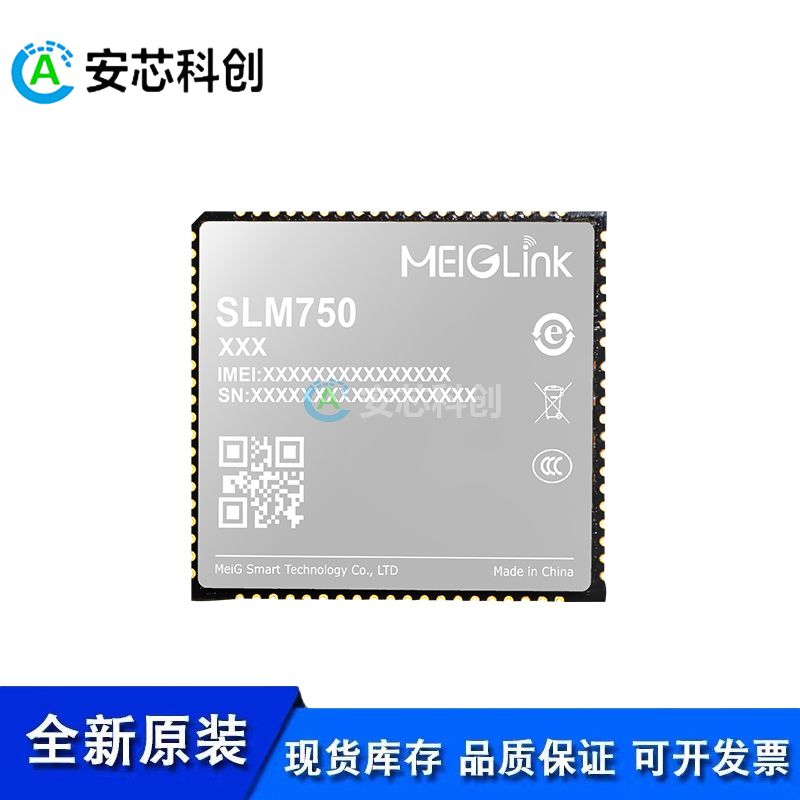

　　美格智能SLM750系列是一款全球M2M通信模組產品，可以覆蓋國內LTE網絡及全球主要運營商LTE網絡，達到下行速率150Mbps及上行速率50Mbps，同時向下兼容現有3G和2G網絡，以確保即使在偏遠地區也可以進行網絡通信。

　　該系列模組支持分集接收和MIMO技術以提高通訊質量并優化數據傳輸?shù)乃俣龋瑫r提供高靈敏度的全球衛星導航功能。

　　SLM750模組支持多種網絡協議(TCP/HTTP/FTP)并且兼容多種類型操作系統，使之可以廣泛的適用于多種行業應用。

　　主要優勢：

　　● 覆蓋LTE-FDD/LTE-TDD/WCDMA/TD-SCDMA/EDGE/GPRS/GSM/EVDO&CDMA 1x 網絡

　　● Qualcomm? IZat? Gen 8C 引擎，支持GPS/GLONASS/BeiDou

　　● 支持多種語音編碼(HR/FR/EFR/AMR/AMR-WB)，支持SRLTE/CSFB/VOLTE(選配)

　　● 支持高速 USB2.0 接口

　　● 支持射頻MIMO及接收分集技術，提高通訊質量并優化數據傳輸?shù)乃俣?/p>

　　基本屬性：

　　產品型號：SLM750 模組

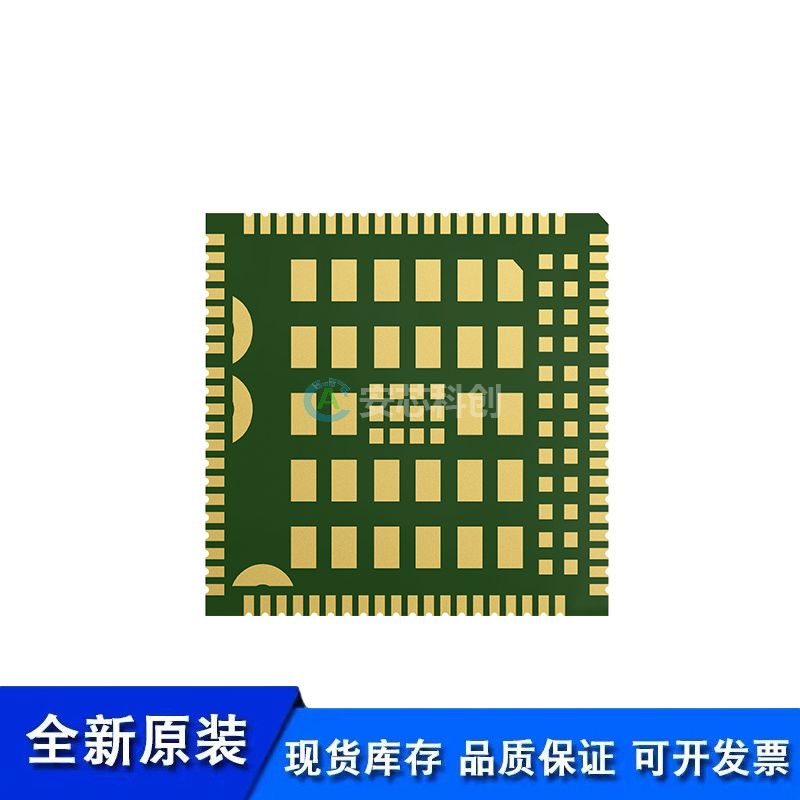

　　封裝：LCC 封裝(80pin+LGA 64pin)

　　尺寸：32.0×29.0×2.4mm

　　重量：< 5g

　　模組速率：

　　LTE-FDD (Cat 4)：Max 150Mbps(DL)/50Mbps(UL)

　　LTE-TDD (Cat 4)：Max 130Mbps(DL)/35Mbps(UL)

　　LTE (Cat 1)：Max 10Mbps(DL)/5Mbps(UL)

　　DC-HSPA+：Max 42Mbps(DL)/5.76Mbps(UL)

　　TD-SCDMA：Max 4.2Mbps(DL)/2.2Mbps(UL)

　　WCDMA：Max 384kbps(DL)/384kbps(UL)

　　EDGE：Max 236.8kbps(DL)/236.8kbps(UL)

　　GPRS：Max 85.6kbps(DL)/85.6kbps(UL)

　　EVDO RevA：Max 3.1Mbps(DL)/1.8Mbps(UL)

　　CDMA1x：Max 153.6kbps(DL)/153.6kbps(UL)

　　驅動&工具：

　　驅動：Windows XP, Windows Vista,Windows 7, Windows 8, Windows 8.1,Windows 10, Linux, Android

　　工具：一鍵式升級工具，Gobinet 撥號工具

　　*FOTA 升級(開發中)

　　模組接口：

　　高速USB 2.0

　　UART×2

　　SIM 卡接口(1.8 / 3.0V)

　　天線接口：主/分集/GNSS 天線(選配)

　　I2C×1

　　WAKEUP-IN & WAKEUP-OUT

　　Power On/Off, Reset

　　ADC×2

　　Fly Mode

　　LED指示燈

　　PCM×1

　　WLAN接口×1

　　SD接口×1

　　SGMII×1

　　認證信息：

　　CCC/SRRC/CTA/CE/FCC/ROHS

　　發射功率：

　　GSM850/900 33±2dBm,GSM1800/1900 30±2dBm,CDMA/EVDO 23~30dBm,WCDMA/HSPA 23+1/-3dBm,TD-SCDMA 23+1/-3dBm,LTE-TDD 23±2.7dBm,LTE-FDD 23±2.7dBm

　　協議：

　　TCP/UDP/HTTP(S*)/SSL*/FTP/PPP/PING/DTMF/ QMI(*正在開發中)

　　環境溫濕度特性：

　　工作溫度：-40℃ to 85℃

　　存儲溫度：-45℃ to 90℃

　　濕度：5%~95%

　　SLM750系列頻段信息：

　　SLM750-C7A

　　頻段：LTE-FDD: B1/B3/B5/B8/(B28)

　　LTE-TDD: B38/B39/B40/B41

　　WCDMA: B1/B8

　　TD-SCDMA: B34/B39

　　CDMA&EVDO: BC0 GSM: 900/1800

　　分 集 接 收 ：支持

　　GNSS：支持

　　PCM/模擬語音：支持/選配

　　SLM750-C7B

　　頻段：LTE-FDD: B1/B3/B5/B8/(B28)

　　LTE-TDD: B38/B39/B40/B41

　　WCDMA: B1/B8 TD-SCDMA: B34/B39

　　CDMA&EVDO: BC0 GSM: 900/1800

　　分 集 接 收 ：支持

　　GNSS：不支持

　　PCM/模擬語音：支持/選配

　　SLM750-C7C

　　頻段：LTE-FDD: B1/B3/B5/B8/(B28)

　　LTE-TDD: B38/B39/B40/B41

　　WCDMA: B1/B8 TD-SCDMA: B34/B39

　　CDMA&EVDO: BC0 GSM: 900/1800

　　分 集 接 收 ：不支持

　　GNSS：不支持

　　PCM/模擬語音：支持/選配

　　SLM750-C1A(支持 LTE Cat 1)

　　頻段：LTE-FDD: B1/B3/B5/B8 LTE-TDD: B41

　　分 集 接 收 ：選配

　　GNSS：選配

　　PCM/模擬語音：不支持/不支持

　　SLM750-TE

　　頻段：LTE-FDD: B1/B3/B5/B7/B8/B20

　　LTE-TDD: B40

　　WCDMA: B1/B5/B8

　　GSM: 850/900/1800/1900

　　分 集 接 收 ：支持

　　GNSS：選配

　　PCM/模擬語音：支持/選配

　　SLM750-TAU

　　頻段：LTE-FDD: B1/B3/B5/B7/B8/B28

　　LTE-TDD: B40

　　WCDMA: B1/B5/B8

　　GSM: 850/900/1800/1900

　　分 集 接 收 ：支持

　　GNSS：選配

　　PCM/模擬語音：支持/選配

　　SLM750-TA

　　頻段：LTE-FDD:B2/B4/B5/B12/B13/B17/B25/B26

　　LTE-TDD:B41

　　WCDMA:B2/B4/B5

　　CDMA&EVDO:BC0/BC1

　　GSM:850/1900

　　分 集 接 收 ：支持

　　GNSS：選配

　　PCM/模擬語音：支持/選配

　　SLM750-TSA

　　頻段：LTE-FDD:B2/B4/B5/B7/B8/B28

　　LTE-TDD:B40

　　WCDMA:B2/B5/B8

　　GSM:850/900/1800/1900

　　分 集 接 收 ：支持

　　GNSS：不支持

　　PCM/模擬語音：不支持/不支持
